SmartGrid - Inic.

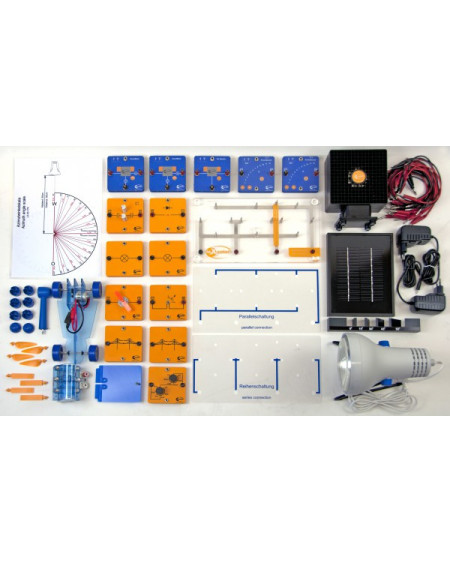

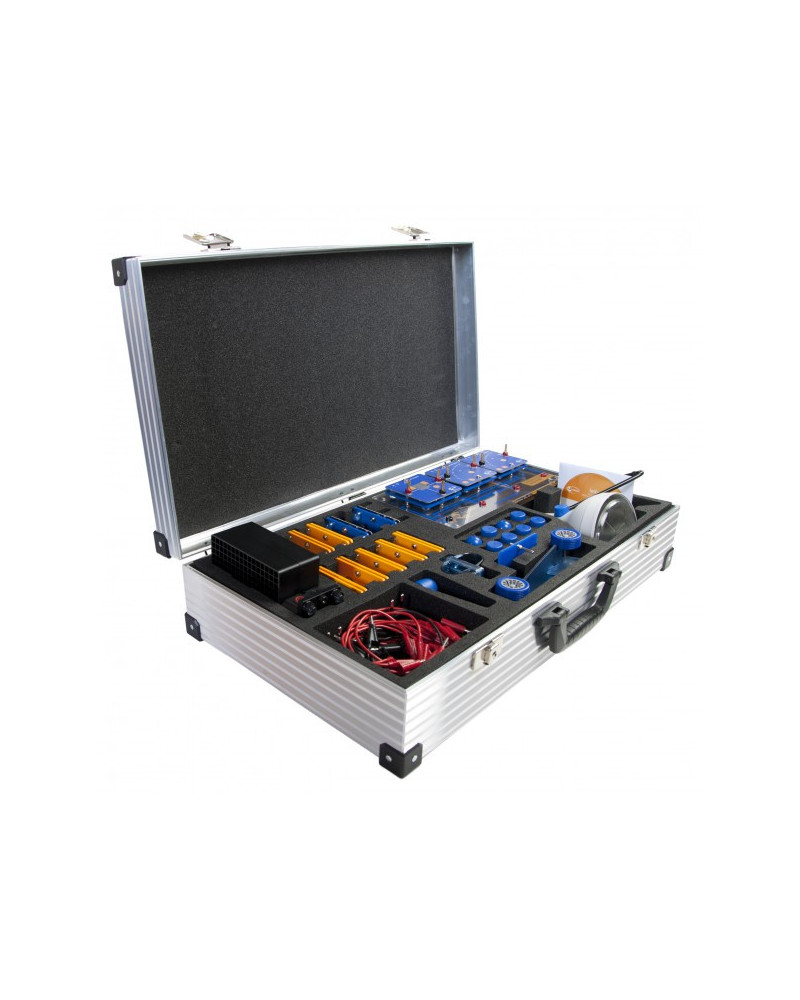

O sistema consiste num kit totalmente equipado, apresentado numa mala de alumínio durável, pronto a ser utilizado a qualquer momento e em qualquer lugar.

Ele permite a construção de uma rede elétrica inteligente (Smart Grid) com uma variedade de fontes de energia renováveis, em escala de laboratório. É possível escolher diferentes perfis de geração de energia e observar os seus efeitos no sistema. As várias unidades de armazenamento e consumidores disponíveis criam uma rede complexa e múltiplos cenários possíveis para analisar.
Os fluxos de energia dentro da Smart Grid podem ser lidos diretamente nos displays dos ‘Smartmeters’, permitindo aos estudantes controlar o sistema manualmente. Todos os componentes necessários do para medição e controlo já estão incluídos.

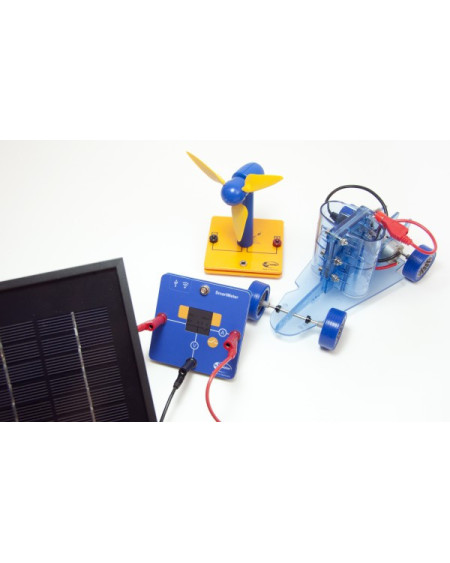

O pacote inclui equipamentos para energia eólica e solar, bem como células de combustível, tecnologia de armazenamento e componentes de mobilidade elétrica, fornecendo, assim, a base para uma variedade de experiências básicas.

Experiências Práticas

1. Experiências básicas sobre energia fotovoltaica

1.1 A caraterística I-V de um módulo solar

1.2 A caraterística I-V de um módulo solar em função da iluminância

1.3 A caraterística I-V de um módulo solar em função da temperatura

2. Experiências básicas sobre energia eólica

2.1 A dependência da potência relativamente ao ângulo de inclinação e do design da pá

2.2 A dependência da potência relativamente ao número de pás

2.3 A dependência da potência relativamente à direção do vento

3. Experiências básicas sobre tecnologias de armazenamento de energia

3.1 A caraterística I-V de um eletrolisador

3.2 Comportamento da tensão e da corrente durante o carregamento de um eletrolisador

3.3 A caraterística I-V de uma célula de combustível

3.4 Comportamento da tensão e da corrente durante a descarga de uma pilha de combustível

3.5 As características t-V e t-I de um condensador durante a carga

3.6 As características t-V e t-I de um condensador durante a descarga

3.7 A utilização do carro elétrico com condensador e pilha de combustível

4.1 As flutuações de potência de uma estação fotovoltaica

4.2 As flutuações de potência de uma turbina eólica

4.3 Alimentação de energia de um edifício por uma central elétrica

4.4 Alimentação de energia de um edifício por uma central elétrica e uma estação fotovoltaica

4.5 Alimentação de energia de um edifício por uma central elétrica, uma estação fotovoltaica e um acumulador de energia

4.6 O comportamento da tensão numa rede de linha convencional

4.7 O comportamento da tensão numa rede de linha com estação fotovoltaica

4.8 O comportamento da tensão numa rede de linha com estação fotovoltaica em função do consumo

4.9 O comportamento da tensão numa rede de linha com posto fotovoltaico em função da distância ao transformador

4.10 O comportamento da tensão numa rede de linha com posto fotovoltaico e um posto de transformação inteligente

4.11 O comportamento da tensão numa rede de linha com posto fotovoltaico e um acumulador de energia (pilha de combustível / E-Mobilidade)

4.12 O comportamento da tensão numa rede de linha com estação fotovoltaica e gestão de carga

4.13 Monitorização da linha elétrica

4.14 Cenário experimental: Rede inteligente
