Solar Fotovoltaico - Pro

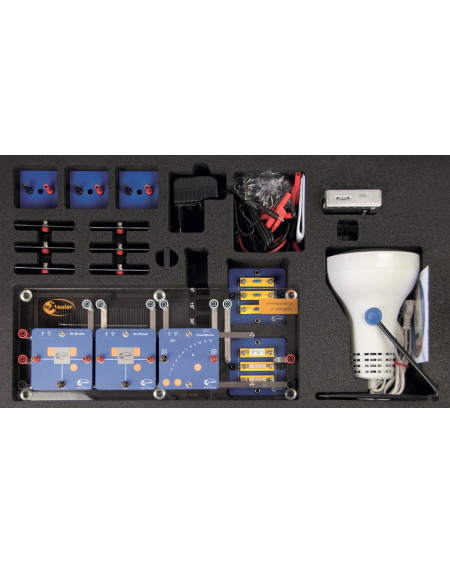

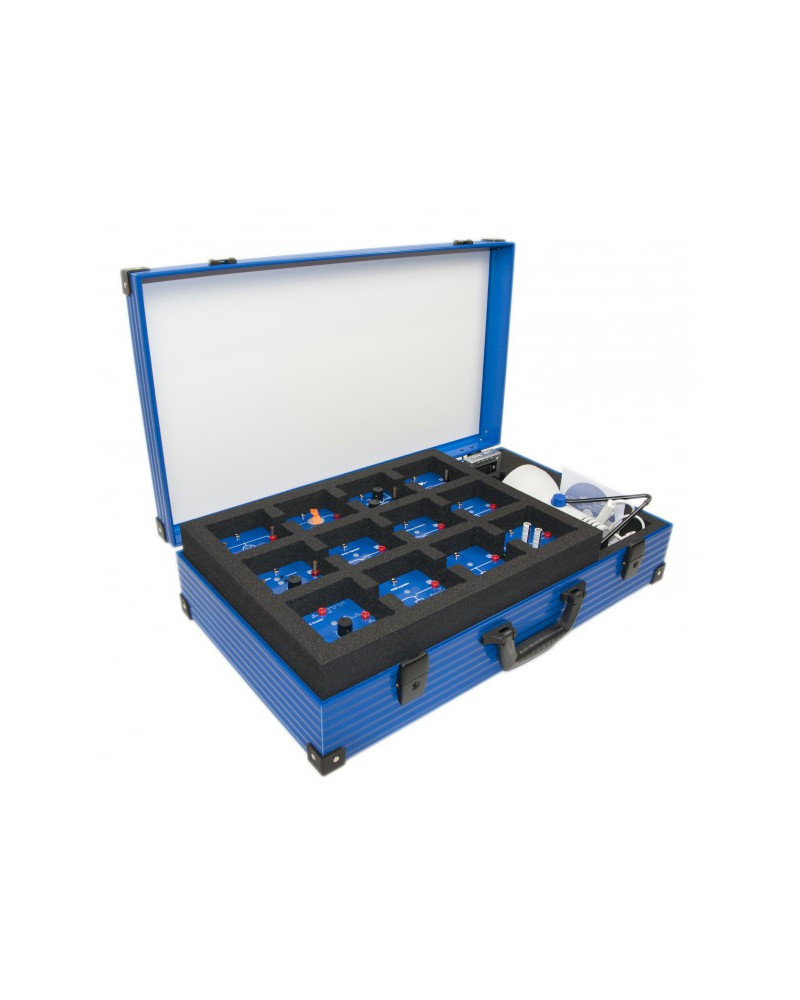

Atualmente, o conhecimento em energia fotovoltaica é essencial em diversas profissões relacionadas às energias renováveis. Este kit fornece ferramentas ideais para cursos práticos, abrangendo desde fundamentos físicos até o design de sistemas fotovoltaicos (FV) complexos em escala laboratorial.

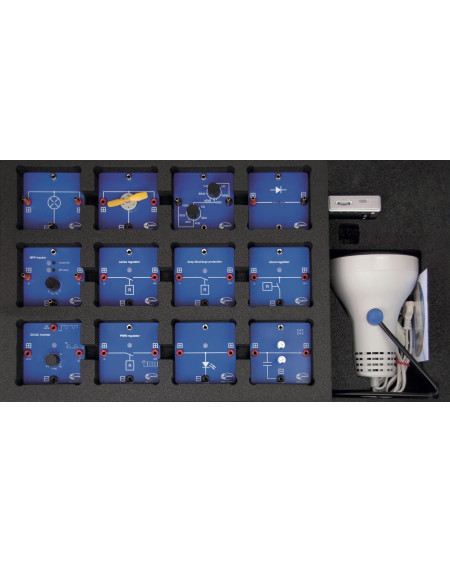

O sistema modular permite análises detalhadas de componentes, como reguladores de série e derivação, e inclui recursos como seguidor de ponto de máximo potência (MPP) para melhor compreensão prática. Também demonstra o carregamento por modulação de largura de pulso (PWM) e a conversão de corrente contínua em alternada por meio de um inversor. Consumidores elétricos como LEDs e lâmpadas são usados para comparar eficiência, enquanto um rádio alimentado por painel solar torna as aulas mais interativas.

Experiências Práticas

• Experiências básicas de engenharia eletrotécnica:

  • Medição de tensão, corrente e potência

  • Lei de Ohm

  • Ligação em série de resistências (divisor de tensão)

  • Ligação em paralelo de resistências (divisor de corrente)

  Experiências básicas de fotovoltaicos:

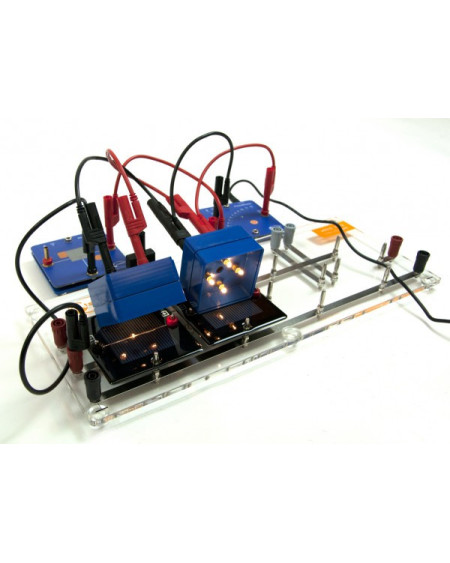

  • Ligação em série e em paralelo de células solares

  • Dependência da potência em função da área de superfície da célula solar

  • Dependência da potência em função do ângulo de incidência

  • Dependência da potência em função do nível de iluminação

  • Dependência da potência em função do nível de iluminação sob carga

  • Dependência da resistência interna em função do nível de iluminação

  • Efeito de sombreamento nas células solares

  • Curva caraterística no escuro de células solares

  • Caraterísticas I-V, Ponto de Potência Máxima (MPP) e fator de preenchimento de células solares

  • Dependência das caraterísticas I-V de células solares em função do nível de iluminação

  • Dependência das caraterísticas I-V de células solares em função da temperatura

  • Curva caraterística de módulos solares

  • Caraterísticas I-V de módulos solares parcialmente sombreados

  • Coeficiente de temperatura das células solares

  Experiências de sistemas fotovoltaicos:

  • Componentes de um sistema autónomo

  • Condições possíveis de funcionamento de sistemas autónomos

  • Princípio de funcionamento de reguladores de derivação (shunt) e reguladores em série

  • Comparação entre reguladores PWM e reguladores em série

  • Caraterística de carga de reguladores PWM

  • Princípio de funcionamento de um seguidor de MPP

  • Caraterísticas de um seguidor de MPP

  • Princípio de funcionamento da proteção contra descarga profunda

  • Princípio de funcionamento de um inversor

  • Determinação da progressão da tensão de saída num inversor
